专注于胶粘剂的研发制造
在电子电器、新能源、军工、医疗等众多行业领域，有机硅灌封胶发挥着至关重要的作用。它能够对电子设备等产品进行有效的密封与保护，将灰尘、潮气、水分等隔绝在外，抵御高低温变化，保障元器件安稳工作。然而，要使有机硅灌封胶充分发挥其性能，了解其固化原理、过程以及影响固化的因素至关重要。这不仅关系到产品的质量和使用寿命，还直接影响着生产效率和成本。因此，深入了解有机硅灌封胶的固化相关内容具有重要的现实意义。
一、有机硅灌封胶的固化原理
（一）缩合型有机硅灌封胶
缩合型有机硅灌封胶的固化核心在于硅醇（Si-OH）基团间的缩合反应。在固化过程中，这些硅醇基团通过交联反应，逐渐形成稳定的硅氧键（Si-O-Si），从而实现从液态到固态的转变。水分在这一反应中起到了关键的催化作用，促进了反应的快速进行。其化学本质是锡系催化剂驱动的脱醇反应，适用期通常为15—40分钟，在25℃下完全固化需8—24小时。不过，缩合型有机硅灌封胶也存在一些缺陷，例如粘接力相对较弱，元器件振动脱落风险较高。
（二）加成型有机硅灌封胶
加成型有机硅灌封胶一般以含乙烯基的聚二有机硅氧烷为基础聚合物，含多个Si-H键的聚有机硅氧烷为交联剂，在铂金催化剂的作用下，于室温或加热条件下进行反应，且反应过程中没有小分子产生。这种固化方式具有诸多优势，如收缩率低，可深层灌封，硫化过程中没有低分子物质产生。但同时也存在一些不足，比如对元件或灌封腔体壁的附着力较低。
（三）单组份有机硅灌封胶
单组份有机硅灌封胶主要依靠环境湿气引发水解缩合反应实现固化。其存在明显的致命缺陷，即固化深度受限，最大固化深度一般不超过20mm，并且收缩率大于0.5%。在RH60%的环境中，24小时固化深度仅能达到3.2mm。
二、有机硅灌封胶的固化过程
（一）双组份有机硅灌封胶

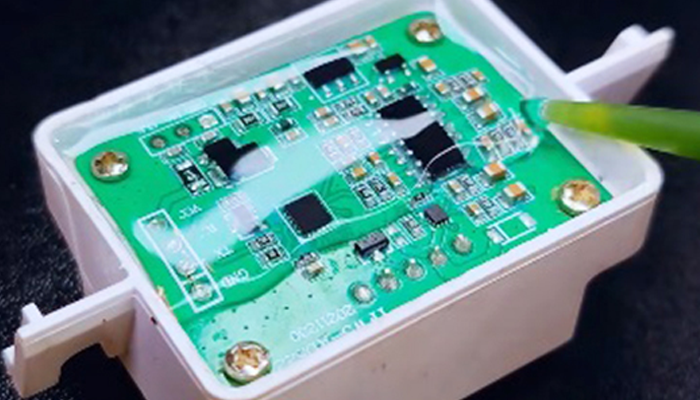

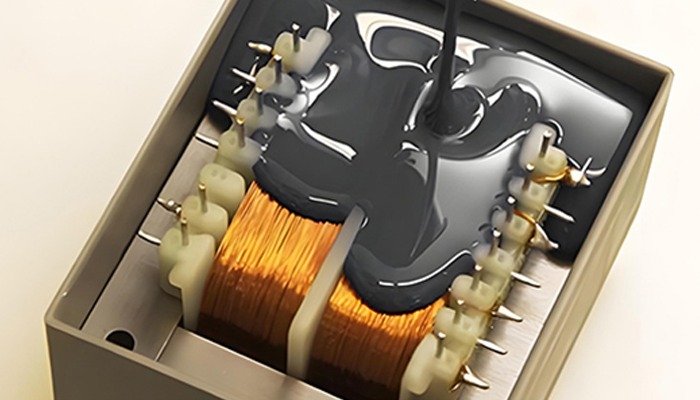

以常见的双组份有机硅灌封胶为例，其操作流程如下：首先，准确称量A组分（胶料）、B组分（固化剂）和C组分（哑光剂），一般重量比为A:B:C=100:10:1。在称量前，对A组分胶料应适当搅拌，使沉入底部的颜料（或填料）分散到胶液中；B、C组分应在密封状态下充分摇动容器。接着，将B、C组分加入装有A组分的容器中混合均匀，可采用手动或机械搅拌方式，但混合时应避免高速长时间搅拌而产生高温（勿高于38℃），以免操作时间缩短而加快固化，致使来不及操作。然后，把混合均匀的胶料尽快灌封到需要灌封的产品中。灌封好的制件置于室温下固化，初固后可进入下道工序，完全固化需10—24小时。夏季温度高，固化会快一些；冬季温度低，固化会慢一些。
（二）加成型有机硅灌封胶
加成型有机硅灌封胶以含乙烯基硅油与含氢硅油的Hydrosilylation反应实现固化。在分子设计上，通过合理的配方和工艺控制，能够实现收缩率<0.1%，粘接强度提升至1.8MPa的性能飞跃。其热固化优势明显，在80℃/15min的条件下即可完成深层固化，生产效率提升6倍。不过，在实际应用中，80℃是热固化安全阈值，超出此温度将引发微气泡群和热应力损伤。
（三）单组份有机硅灌封胶
单组份有机硅灌封胶的固化过程相对简单，它是通过吸收空气中的湿气来固化的。在常温条件下，胶料混合后存放时间较长，但在加热条件下可快速固化，这一特性特别利于自动生产线上的使用。不过，由于其固化依赖空气湿气，如果灌封厚度过大，深处的胶液无法快速接触到湿气，发生硫化反应就会变慢，甚至可能出现固化不完全的情况。
三、影响有机硅灌封胶固化的因素
（一）环境因素
环境温度对有机硅灌封胶的固化速度有着显著影响。环境温度越高，固化速度越快；当环境温度达到80度时，某些双组份有机硅灌封胶只需要15分钟就能完成彻底固化。而环境温度较低时，固化速度则会减慢。空气湿度也会影响单组份有机硅灌封胶的固化速度，空气湿度越高，发生固化反应越快。
（二）胶层厚度
胶层厚度直接影响固化速度。胶层越薄，发生固化反应越快；胶层越厚，深处的胶液无法快速接触到湿气（对于单组份胶）或热量传递不均匀（对于热固化胶），发生硫化反应或固化反应就会慢一些。
（三）搅拌方式
搅拌方式不当会影响固化效果。如果有机硅灌封胶存放时间过长，有可能出现分层现象。如果没有将物料搅拌均匀，将会导致局部不能固化。因此，在使用前应将两组物料搅拌均匀，搅拌时应小心搅拌速度不要太快以减少其中滞留空气。同时，搅拌容器的大小也会影响搅拌效果，一般搅拌容器须是搅拌胶料的3倍左右。
（四）胶粘剂品质
胶粘剂品质是影响固化的重要因素之一。如果胶粘剂过期，过了保质期有可能发生质变，不能正常使用。因此，使用之前要查看保质期，不要使用过期的产品。此外，胶粘剂的质量也会影响其固化性能，选择优质的产品，与有实力的供应商合作，能够确保胶粘剂的性能稳定。
（五）其他因素
使用过程中，有机硅灌封胶有可能与氮、磷或者硫等化合物接触，也有可能与不饱和聚酯或者聚氨酯等产品接触到，发生“中毒”现象，导致无法正常固化。同时，在使用机器进行浇注时，气压与出胶量也十分重要。当AB物料料缸的压力不同，出胶量会受到影响，直接影响固化效果，因此要尽可能控制好料缸的压力，令其保持在同等水平。
四、结论
有机硅灌封胶的固化原理、过程以及影响固化的因素是一个复杂而又相互关联的体系。不同类型的有机硅灌封胶具有不同的固化原理，其固化过程也各有特点。而环境因素、胶层厚度、搅拌方式、胶粘剂品质等多种因素都会对固化效果产生影响。在实际应用中，我们需要根据具体的使用要求和环境条件，选择合适的有机硅灌封胶类型，并严格按照操作规程进行操作，注意控制各种影响因素，以确保有机硅灌封胶能够完全固化并达到最佳性能。只有这样，才能为电子元器件等提供长期稳定的保护，提高产品的质量和可靠性。
五、展望
随着科技的不断进步和各行业对有机硅灌封胶性能要求的不断提高，未来有机硅灌封胶的固化技术有望取得更大的发展。随着自动化生产的发展，对有机硅灌封胶的固化过程控制将更加精准和智能化。通过实时监测和反馈控制，能够更好地应对各种影响因素，确保产品质量的稳定性和一致性。此外，环保型有机硅灌封胶的研发也将成为未来的重要发展方向，以满足日益严格的环保要求。相信在不久的将来，有机硅灌封胶将在更多领域发挥更加重要的作用。
研泰化学作为电子胶黏剂的研发生产厂家，期待与每一个用户共同探索新的技术，解决应用工艺难题，提高生产效率、降低成本，赢得市场和用户的认可！如何选择适合的材料，以提升电子产品的性能和可靠性，可以持续关注研泰化学官网。有机硅灌封胶的有关问题研泰化学敬候您的垂询。
