在微型电机、PCB元件固定、继电器灌封等电子装配场景中，UV胶凭借秒级固化、无溶剂挥发、适配自动化产线的优势，已经成为提升生产效率的核心胶粘剂。但不少电子制造厂商在批量生产中，仍会遇到粘接后磁钢位移、元件松动、表面发粘发白等不良问题，据行业调研数据显示，超70%的UV胶装配不良并非胶水质量问题，而是操作环节的细节偏差导致。掌握适配电子装配场景的专属操作技巧，就能充分发挥UV胶的性能优势，实现全流程零不良的高可靠粘接。
一、适配电子基材的前置预处理，从源头规避附着力失效
电子装配涉及硅钢片、铝合金、PBT塑料、陶瓷磁钢等多种异种材质，不同材质的表面能差异极大，预处理不到位是脱粘类不良的首要诱因。
作业前必须用异丙醇无尘布反复擦拭粘接区域，彻底清除冲压残留的油污、注塑脱模剂和金属加工碎屑，对于光滑的不锈钢或铝合金端盖，可搭配专用金属附着力底涂剂轻涂一层，静置30秒后再施胶，能将金属基材的粘接剪切强度提升40%以上。
针对长期存放的PCB板，粘接前需提前在80℃环境下烘焙30分钟，排出板材内部吸附的水汽，避免固化过程中水汽溢出在胶层内部形成空洞，防止后续过波峰焊时焊剂渗入空洞引发电气故障。
二、匹配自动化产线的精准涂胶管控，杜绝溢胶与缺胶不良
电子元件的装配间隙普遍小于0.2mm，涂胶量的精准控制直接决定粘接良率，人工点胶的误差极易引发溢胶污染引脚、缺胶导致元件松动的问题。

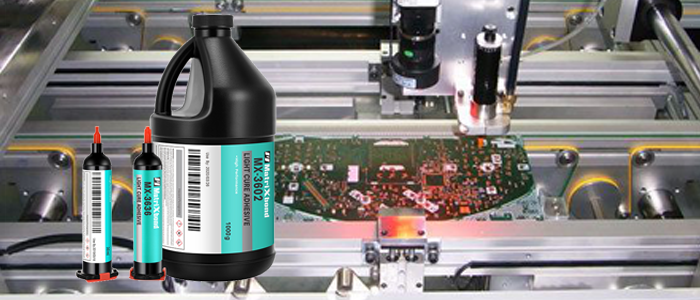

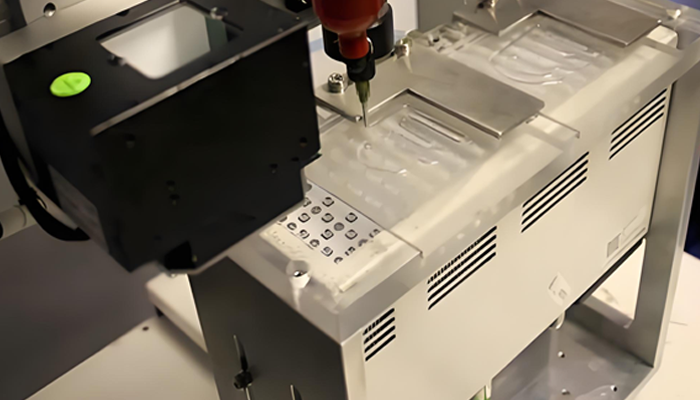

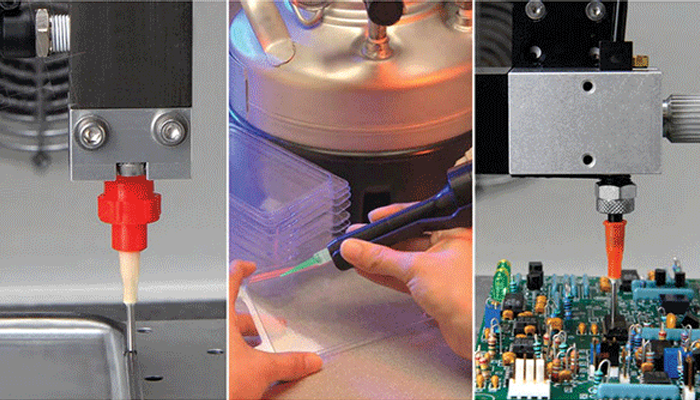

优先采用高精度螺杆点胶阀，根据元件尺寸设定精准出胶量，微型电机磁钢粘接场景，点胶量控制在0.05-0.1ml即可，既能保证胶层完全覆盖粘接面，又不会出现大量溢胶污染线圈的情况。

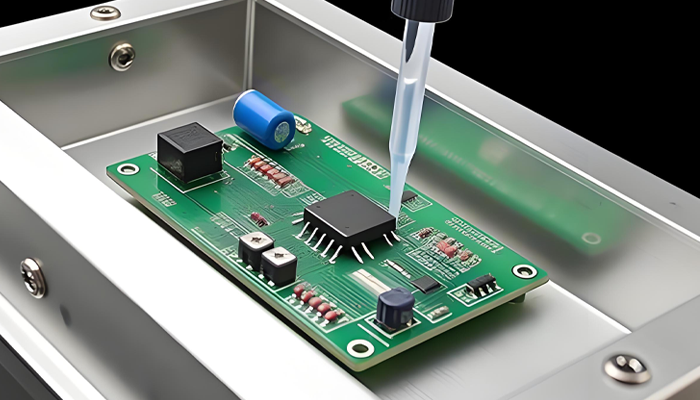

针对PCB上的SMD元件加固，选用低粘度UV胶，胶层厚度控制在0.1-0.3mm，胶水可自然流平填满元件引脚与PCB的间隙，完全固化后既能实现牢固固定，又不会遮挡元件标识影响后续检测工序。
三、针对复杂结构的固化工艺优化，彻底告别固化不完全
电子装配内部结构紧凑，转子、线圈、壳体之间极易形成光照死角，常规单面照射很容易出现“表干内不干”的隐形不良。
对于微型电机这类带内部遮挡的复杂工件，除了顶部主UV光源外，可在工装治具侧面加装辅助UV灯带，实现360°环绕光照，避免磁钢与铁芯的贴合面出现光照死角；如果工件存在完全不透光的阴影区域，直接选用光热双重固化UV胶，UV光照完成初定位后，再放入60℃烘箱保温10分钟，阴影区域的胶层可通过热反应完全固化，彻底杜绝后期位移脱落。
同时要建立UV灯定期点检机制，每季度用UV光强计检测灯头输出强度，当光强衰减至出厂值的60%以下时及时更换灯管，避免因光源能量不足导致的隐性固化不良。
四、适配电子工况的后固化验证，锁定长期可靠性
电子装配完成后往往要经历-40℃~120℃的宽温循环、高频振动等严苛工况，仅靠初固后的强度测试无法验证长期可靠性。
UV胶光照完成后，先在常温下静置2小时让胶层完全达到最高交联密度，再进行拉拔强度测试，避免过早施力在胶层内部留下暗裂；批量生产前必须先做100次高低温循环+振动模拟测试，确认粘接部位无松动、胶层无开裂后再导入量产。
针对返修场景，严禁直接在旧胶层上涂新胶二次粘接，需用专用UV解胶剂完全软化清除残胶，清洁活化基材表面后再重新施胶固化，避免新旧胶层附着力不足引发二次脱落。
以上是适配电子装配场景的全流程操作技巧，既能把UV胶的粘接不良率控制在万分之一以内，又能充分发挥其快速固化的优势，完美适配高速自动化产线的生产节奏，为微型电机、电力元器件等高端电子部件的长期可靠运行筑牢粘接基础。更多关于UV胶的应用知识请持续关注《研泰化学官网》~如果您有UV无影胶的应用难题，欢迎通过在线客服、网站留言、来电、邮件等方式联系研泰化学免费获取样品与技术支持！
