专注于胶粘剂的研发制造
随着电子科技领域的迅猛发展，人们越来越注重电子产品的稳定性和使用体验，对产品的耐候性和可靠性有了有更苛刻的要求。为了保障产品使用的稳定可靠性，现在越来越多的电子产品需要使用到灌封胶，导热灌封胶即能增强电子产品防水能力，抗震能力以及散热性能，同时能保护其免受自然环境的侵蚀，延长其使用寿命，促使其越来越受到工程师们的青睐。接下来研泰化学胶粘剂应用工程师就给大家介绍一下常见的导热灌封胶具备的性能属性和使用注意事项。

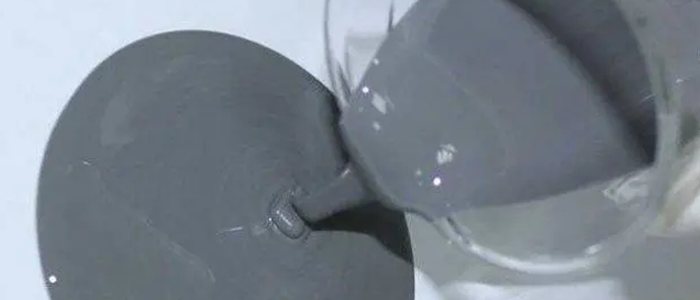

导热灌封胶在未固化前属于液体状，具有流动性，胶液黏度根据产品的性能、材质、生产工艺的不同而有所区别。导热电子灌封胶完全固化后才能实现它的使用价值，固化后可以起到防水防潮、导热、保密、防腐蚀、防尘、绝缘、耐温、防震的作用。

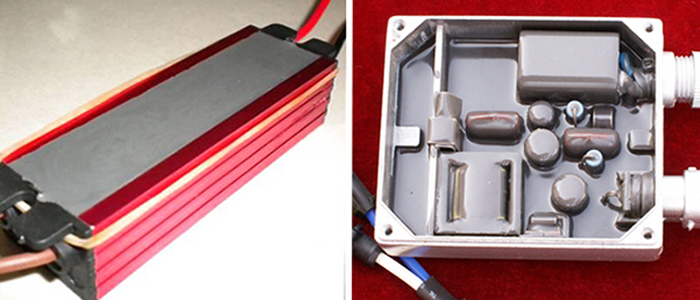

有机硅导热灌封胶是以有机硅材料为基体制备的复合材料，可以室温固化，也可以加热固化，具有温度越高固化越快的特点。是在普通灌封硅胶或粘接用硅胶基础上添加导热物而成的，在固化反应中不会产生任何副产物，可以应用于PC、PP、ABS、PVC等材料及金属类的表面。适用于电子配件导热、绝缘、防水及阻燃，其阻燃性要达到UL94-V0级。要符合欧盟RoHS指令要求。主要应用领域是电子、电器元器件及电器组件的灌封，也有用于类似温度传感器灌封等场合。
最常见的有机硅导热灌封胶是双组份（A、B组份）构成的，其中最常见的为加成型导热灌封胶，加成型的可以深层灌封并且固化过程中没有低分子物质的产生，收缩率极低。
有机硅导热灌封胶依据添加不同的导热粉可以得到不同的导热系数，普通的可以达到0.6~2.0W/mK，高导热率的可以达到4.0W/mK以上。研泰化学作为专业电子胶粘剂研发生产厂家，可以根据厂家需要进行专门调配。

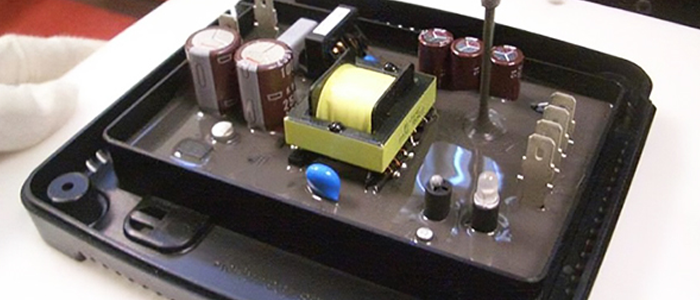

有机硅导热灌封胶固化后多为软性，粘接力差，耐高低温，可长期在200度使用，加温固化型耐温更高，绝缘性能较好，可耐压10000V以上，价格适中，修复性好。因为其拥有很好的耐高低温能力，能承受-60℃～200℃之间的冷热变化不开裂且保持弹性，使用导热材料填充改性后还有较好的导热能力，灌封后能有效的提高电子元器件的散热能力和防潮性能，而且有机硅材质的电子灌封胶固化后为软性，方便电子设备的维修。
有机硅灌封胶的颜色一般都可以根据需要任意调整。或透明或非透明或有颜色。有机硅灌封胶在防震性能、耐高低温性能、防老化性能等方面表现非常好。
有机硅导热灌封胶性能指标
1）导热系数 ，导热系数的单位为W/m.K，表示截面积为1平方米的柱体沿轴向1米间隔的温差为1开尔文（K=℃+273.15）时的热传导功率。数值越大，表明该材料的热通过速率越快，导热机能越好。导热系数相差很大，其基本起因在于不同物质导热机理存在着差别。正常而言，金属的导热系数最大，非金属和液体次之，气体的导热系数最小。银的导热系数为420，铜为383，铝为204，水的导热系数为0.58。现在主流导热硅胶的导热系数均大于1W/m.K，优良的可到达6W/m.K以上。
2）粘度 ，粘度是流体粘滞性的一种量度，指流体外部抵御活动的阻力，用对流体的剪切应力与剪切速率之比表现，粘度的测定办法，表现办法许多，如能源粘度的单元为泊(poise)或帕.秒。导热胶拥有很好的平铺性，能够轻易地在必定压力下平铺到芯片四周，并且保障必定的粘滞性，不至于在挤压后多余的胶水溢出。
3）介电常数 ，介电常数用于权衡绝缘体贮存电能的机能，指两块金属板之间以绝缘资料为介质时的电容量与同样的两块板之间以气氛为介质或真空时的电容量之比。介电常数代表了电介质的极化水平，也就是对电荷的约束才能，介电常数越大，对电荷的约束才能越强。
4）工作温度范围 ，因为导热胶自身的特征，其任务温度规模是很广的。工作温度是确保导热硅胶处于固态或液态的一个主要参数，温度过高，导热胶流体体积膨胀，分子间间隔拉远，互相感化削弱，粘度下降；温度下降，流体体积缩小，分子间间隔收缩，互相感化增强，粘度回升，这两种情形都不利于散热。如果所承受是在100℃左右的，那么使用环氧树脂和聚氨酯都是可以的，而有机硅是可以承受-60℃～200℃的高低温；抗冷热变化能力，有机硅最好，其次是聚氨酯，环氧树脂最差。
5）其他的考虑因素 ，比如元器件承受内应力的情况，户外使用还是户内使用，受力情况，是否要求阻燃、颜色要求以及手动或自动灌封等等。
有机硅导热灌封胶使用注意事项
1）根据重量，以A：B=1:1 的比率混合搅拌均匀后即可施胶。注意为了保证产品的良好性能，A 组份和B 组份在进行1:1 混合以前，需要各自充分搅拌均匀后，再称重取样进行配比，然后把配好的胶料搅拌均匀再进行施胶灌封。
2）操作时间除了与产品配方有关外，还受温度影响。温度高会导致固化速度加快，操作时间也就相应缩短，温度低固化速度就会慢，操作时间相应会延长。

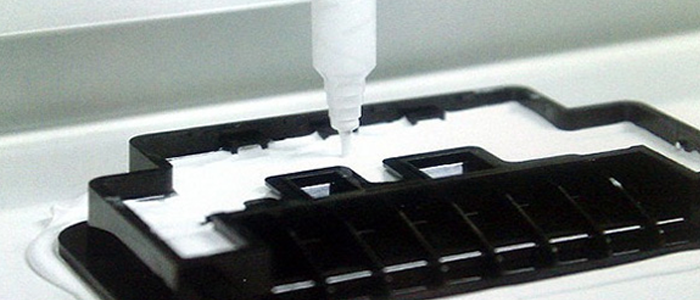

3）混合搅拌充分的导热灌封胶，可以直接倒入或灌入将要固化的容器中，常温固化或加热固化均可。如果灌胶缝隙较厚且窄，还对灌封固化后的产品外观要求较高的话，可根据情况对其抽真空处理，把气泡抽出后再进行灌封。
4）对于有机硅加成型导热灌封胶而言，特定材料、化学物、固化剂和增塑剂会阻碍导热灌封胶的固化，主要包括：有机锡和其它有机金属合成物，含有机锡催化剂的硅酮橡胶，硫、聚硫化物、聚砜类物或其它含硫物品，胺、氨基甲酸乙酯或含胺物品，不饱和的碳氢增塑剂，一些助焊剂残余物。
注：如果对某一物体或材料是否会引起阻碍固化有疑问，建议做小型试验以确定在此应用中的适用性。如果实验中没有出现不固化或局部不固化现象，则可以放心使用。
5）两组份应分别密封贮存，做到现用现配，混合后的胶料应一次用完，避免造成浪费。
以上是研泰化学胶粘剂应用工程师总结的有机硅导热灌封胶的相关运用知识，研泰作为专业的电子工业胶粘剂的研发与生产厂家，深耕行业十余载，积累了更多成功的有机硅灌封胶应用解决方案，过程中都能与每一个客户做到仔细讨论，精心设计，反复验证，与客户携手，提供定制化的解决方案，以保证最终产品不但满足特定应用的性能要求，同时能够融入客户的工艺流程，简单而高效的帮助解决问题。更多关于有机硅导热灌封胶的应用难题及资讯，欢迎您直接通过网站留言、来电、邮件等方式联系我们！
