【光电芯片用胶】有难点,底部填充胶助力成就高品质产品

  • 文章来源:YANTAI
  • 发布时间:2023-09-13
  • 点击:
  • 分享:
  • 返回列表

芯片是半导体元件产品的统称,它被广泛应用于电子设备中,实现各种功能。 IC,即集成电路是采用半导体制作工艺,在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件,并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。它在电路中用字母“IC”(也有用文字符号“N”等)表示。由光的作用产生的电叫光电。以光电子学为基础,综合利用光学、精密机械、电子学和计算机技术解决各种工程应用课题的技术学科。信息载体正在由电磁波段扩展到光波段,从而使光电科学与光机电一体化技术集中在光信息获取、传输、处理、记录、存储、显示和传感等的光电信息产业上。


从芯片本质来看,芯片是半导体加集成电路,把电路小型化后制造在一块半导体圆晶之中,具有一定的特殊功能。芯片根据用途分为系统芯片和存储芯片。系统芯片通过集成电路将计算机或特定电子系统集成到单一芯片上,常见的系统芯片有CPU、GPU、DSP和Modem等等。

芯片胶是指PCBA制程工艺当中,在生产封装模式从DIP、QFP、PGA、BGA,到CSP/MCM的过程中围绕着芯片所必须应用的胶水统称。芯片胶能起到固定、绝缘、防潮、填充、缓冲等保护芯片的作用,在防跌落、防霉、防腐蚀、防盐雾、防酸碱、防硫化、防老化、高低温冲击、耐高温高湿等延长的芯片寿命具有显著效果。


随着电气化和智能化的发展,中国电子市场也正面临着新的机遇和挑战。电子产品性能的不断提升不仅意味着更加先进的芯片设计,也意味着更先进的制造,封装工艺,其中也对芯片粘接胶提出了更高的要求。

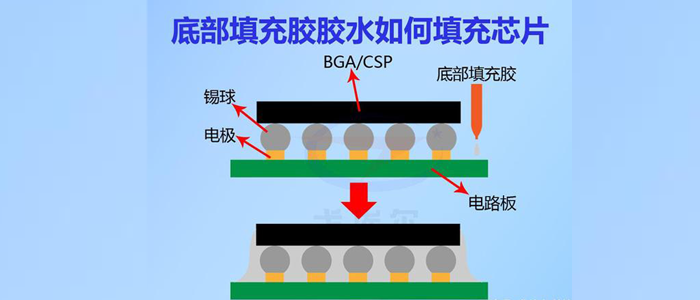

电子芯片胶起到的作用比较多,比如芯片底部填充胶,简单来说就是底部填充之义,常规定义是一种用化学胶水(主要成份是环氧树脂)对BGA 封装模式的芯片进行封装模式的芯片进行底部填充,利用加热的固化形式,将BGA 底部空隙大面积 (一般覆盖一般覆盖80%以上)填满,从而达到加固的目的,增强BGA 封装模式的芯片和PCBA 之间的抗跌落性能之间的抗跌落性能。

底部填充胶 .jpg

研泰化学自主研发生产的一款单组分、快速固化的低卤改性环氧底部填充胶,低粘度、流动性好、为CSP(FBGA)和BGA 而设计的可返修的底部填充胶这款环氧底部填充胶表干效果良好,对芯片及基材无腐蚀,还具备良好的耐冲击、耐热、绝缘、抗跌落、抗冲击等性能,低线性热膨胀系数、低吸湿等特性。固化后胶体收缩率低,柔韧性佳,物理性能稳定。它能形成一致和无缺陷的底部填充层,能有效降低由于芯片与基板的热膨胀系数不匹配或外力造成的冲击,对芯片带来的损害,提高产品的可靠性。符合RoHS和无卤素环保规范。

研泰化学深耕电子胶粘剂行业十余载,是专业从事中高端电子封装材料研发及产业化的新材料供应商,主要产品包括集成电路封装材料、智能终端封装材料、新能源应用材料、PCB塞孔胶四大类别,产品广泛应用于芯片级封装、功率器件封装、板级封装、模组及系统集成封装等不同的封装工艺环节和应用场景。专注于新能源汽车电子、半导体芯片、消费类电子、航空航天、军事、医疗等产品芯片胶的研究、开发、应用、生产和服务。可为客户提供个性化产品定制,如果您电子胶粘剂应用方面的需求或问题,请联系我们,我们将为您免费提供样品和技术支持。
